 概述

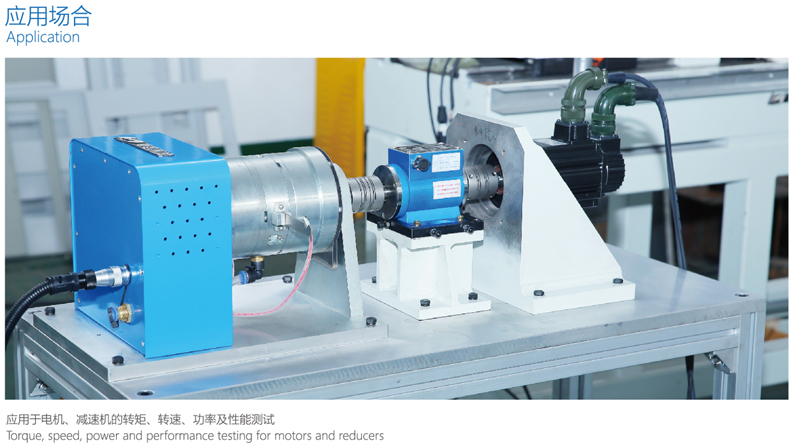

磁滯測功機適用于中小功率的電機測試,扭矩變化不受轉速的影響,可以進行從空載到堵轉的全過程測試.
根據冷卻方式的不同,磁滯測功機分為四種類型:HZC型,分為風扇冷卻和自然冷卻兩種冷卻方式;HZC-Q型為壓縮空氣冷卻;HZC-G型為鼓風機冷卻;HZC-Y型為水冷卻。
可選配專用的加載控制器來調節加載扭矩的大小，并通過TS-20000型轉矩轉速功率采集儀來采集電機的轉矩、轉速、功率。磁滯測功機的測量精度可達到滿量程的±0.2%。
本測功機性價比高，體積小，操作簡單方便，同時可以根據客戶的要求定做工裝夾具。
|
型號 |
額定扭矩N•m |
5分鐘內額定功率（W） |
連續額定功率（W） |
最高轉速 |
冷卻方式 |
風扇/自然冷卻 | 加壓縮空氣 | 加鼓風機 | 風扇/自然冷卻 | 加壓縮空氣 | 加鼓風機 |
|
HZC風扇/自然冷卻型磁滯測功機 |
HZC-0.01 | 0.01 | 35 | - | - | 8 | - | - | 30000 |
風扇冷卻 |
HZC-0.02 |
0.02 | 35 | - | - | 8 | - | - | 30000 |
HZC-0.03 | 0.03 | 50 | - | - | 12 | - | - | 30000 |
HZC-0.05 | 0.05 | 50 | - | - | 12 | - | - | 30000 |
HZC-0.1 | 0.1 | 90 | - | - | 25 | - | - | 25000 |
HZC-0.2 | 0.2 | 90 | - | - | 25 | - | - | 25000 |
HZC-0.3 | 0.3 | 250 | - | - | 65 | - | - | 25000 |
HZC-0.5 | 0.5 | 250 | - | - | 65 | - | - | 25000 |
HZC-1 | 1 | 400 | - | - | 80 | - | - | 25000 |
HZC-2 | 2 | 580 | - | - | 120 | - | - | 25000 |
HZC-3 | 3 | 700 | - | - | 150 | - | - | 25000 |
HZC-5 | 5 | 1000 | - | - | 200 | - | - | 25000 |
自然冷卻 |
HZC-6 | 6 | 1000 | - | - | 200 | - | - | 25000 |
|
HZC-Q壓縮空氣冷卻型磁滯測功機 |
HZC-0.1/Q | 0.1 | 90 | 200 | - | 25 | 80 | - | 25000 |
壓縮空氣冷卻 |
HZC-0.2/Q | 0.2 | 90 | 200 | - | 25 | 80 | - | 25000 |
HZC-0.3/Q | 0.3 | 250 | 400 | - | 65 | 120 | - | 25000 |
HZC-0.5/Q | 0.5 | 250 | 400 | - | 65 | 120 | - | 25000 |
HZC-1/Q | 1 | 400 | 800 | - | 80 | 350 | - | 25000 |
HZC-2/Q | 2 | 580 | 1000 | - | 120 | 500 | - | 25000 |
HZC-3/Q | 3 | 700 | 1300 | - | 150 | 800 | - | 25000 |
HZC-5/Q | 5 | 1000 | 1500 | - | 200 | 1200 | - | 20000 |
HZC-6/Q | 6 | 1100 | 1700 | - | 200 | 1200 | - | 20000 |
HZC-10/Q | 10 | 1200 | 2000 | - | 200 | 1200 | - | 12000 |
HZC-12/Q | 12 | 1300 | 2100 | - | 200 | 1300 | - | 11000 |
HZC-15/Q | 15 | 1400 | 2200 | - | 200 | 1400 | - | 10000 |
HZC-24/Q | 24 | 1600 | 2400 | - | 200 | 1600 | - | 8000 |
HZC-30/Q | 30 | 1600 | 2400 | - | 200 | 1600 | - | 8000 |
HZC-40/Q | 40 | 1900 | 3000 | - | 200 | 1200 | - | 4000 |
HZC-50/Q | 50 | 1900 | 3000 | - | 200 | 1200 | - | 4000 |
HZC-100/Q | 100 | 2200 | 3500 | - | 250 | 1200 | - | 3000 |
|
HZC-G鼓風機冷卻型磁滯測功機 |
HZC-3/G | 3 | 700 | - | 1500 | 150 | - | 900 | 25000 |
鼓風機冷卻 |
HZC-5/G | 5 | 1000 | - | 2000 | 200 | - | 1800 | 25000 |
HZC-6/G | 6 | 1400 | - | 3200 | 300 | - | 2800 | 25000 |
HZC-10/G | 10 | 1700 | - | 3500 | 700 | - | 3000 | 12000 |
HZC-15/G | 15 | 2000 | - | 3800 | 900 | - | 3500 | 10000 |
HZC-30/G | 30 | 3800 | - | 7000 | 1300 | - | 5500 | 7000 |

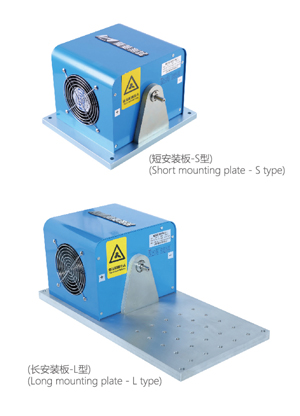

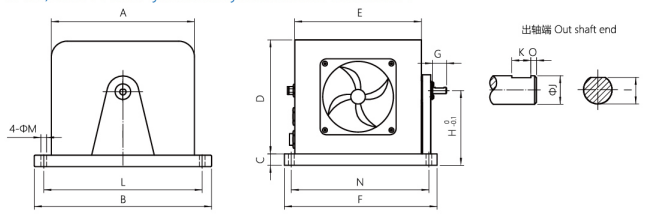

HZC型（0.03-2N•m）短板磁滯測功機外形尺寸
型號 | A | B | C | D | E | F | G | H | I | φJ(h6) | K | L | φM | N | O |
HZC-0.03S | 216 | 280 | 15 | 160 | 180 | 220 | 17 | 95 | 3.7 | 4 | 6 | 250 | 9 | 200 | 1.5 |
HZC-0.05S | 216 | 280 | 15 | 160 | 180 | 220 | 17 | 95 | 4.5 | 5 | 8 | 250 | 9 | 200 | 2 |
HZC-0.1S | 216 | 280 | 15 | 160 | 180 | 220 | 17 | 95 | 5.2 | 6 | 8 | 250 | 9 | 200 | 2 |
HZC-0.2S | 216 | 280 | 15 | 160 | 180 | 220 | 17 | 95 | 5.2 | 6 | 8 | 250 | 9 | 200 | 2 |
HZC-0.3S | 216 | 280 | 15 | 160 | 180 | 220 | 17 | 95 | 7.2 | 8 | 10 | 250 | 9 | 200 | 2 |
HZC-0.5S | 216 | 280 | 15 | 160 | 180 | 220 | 17 | 95 | 7.2 | 8 | 10 | 250 | 9 | 200 | 2 |
HZC-1S | 226 | 280 | 15 | 180 | 200 | 241 | 22 | 115 | 9 | 10 | 10 | 250 | 9 | 216 | 2 |
HZC-2S | 226 | 280 | 15 | 180 | 200 | 241 | 22 | 115 | 11 | 12 | 12 | 250 | 9 | 216 | 3 |

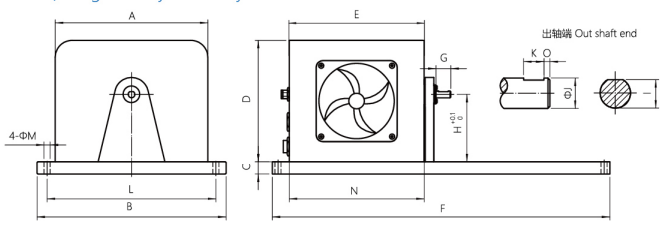

HZC-L型（0.01-2N•m）長板磁滯測功機外形尺寸
型號 | A | B | C | D | E | F | G | H | I | φJ(h6) | K | L | φM | N | O |
HZC-0.01L | 216 | 249 | 15 | 160 | 180 | 432 | 14.5 | 80 | 2.7 | 3 | 3 | 200 | 9 | 400 | 1.5 |
HZC-0.02L | 216 | 249 | 15 | 160 | 180 | 432 | 14.5 | 80 | 2.7 | 3 | 3 | 200 | 9 | 400 | 1.5 |
HZC-0.03L | 216 | 249 | 15 | 160 | 180 | 432 | 17 | 80 | 3.7 | 4 | 6 | 200 | 9 | 400 | 1.5 |
HZC-0.05L | 216 | 249 | 15 | 160 | 180 | 432 | 17 | 80 | 4.5 | 5 | 8 | 200 | 9 | 400 | 2 |
HZC-0.1L | 216 | 249 | 15 | 160 | 180 | 432 | 17 | 80 | 5.2 | 6 | 8 | 200 | 9 | 400 | 2 |
HZC-0.2L | 216 | 249 | 15 | 160 | 180 | 432 | 17 | 80 | 5.2 | 6 | 8 | 200 | 9 | 400 | 2 |
HZC-0.3L | 216 | 249 | 15 | 160 | 180 | 432 | 17 | 80 | 7.2 | 6 | 8 | 200 | 9 | 400 | 2 |
HZC-0.5L | 216 | 249 | 15 | 160 | 180 | 432 | 17 | 80 | 7.2 | 6 | 8 | 200 | 9 | 400 | 2 |
HZC-1L | 226 | 249 | 15 | 180 | 200 | 500 | 22 | 100 | 9 | 10 | 10 | 225 | 9 | 483 | 2 |
HZC-2L | 226 | 280 | 15 | 180 | 200 | 550 | 22 | 100 | 11 | 12 | 12 | 230 | 9 | 483 | 3 |

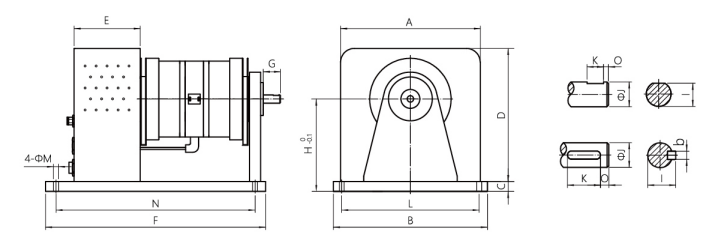

HZC型（3-100N•m）磁滯測功機外形尺寸
| 型號 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
φJ(h6) |
K |
L |
φM |
N |
O |
b |
| HZC-3 |
254 |
280 |
20 |
242 |
120 |
318 |
31 |
170 |
14 |
15 |
10 |
160 |
9 |
288 |
3 |
|
| HZC-5 |
284 |
310 |
20 |
282 |
130 |
380 |
30 |
200 |
16 |
17 |
10 |
250 |
9 |
350 |
3 |
|
| HZC-6 |
254 |
280 |
20 |
242 |
120 |
400 |
31 |
170 |
14 |
15 |
10 |
250 |
9 |
362 |
3 |
|
|
HZC-10 |
356 |
432 |
30 |
370 |
120 |
457 |
53 |
260 |
28 |
25 |
330 |
400 |
10.5 |
358 |
5 |
8 |
| HZC-12 |
356 |
432 |
30 |
370 |
120 |
457 |
53 |
260 |
28 |
25 |
30 |
400 |
10.5 |
358 |
5 |
8 |
| HZC-24 |
356 |
432 |
35 |
370 |
132 |
584 |
53 |
260 |
28 |
25 |
30 |
400 |
10.5 |
485 |
5 |
8 |
| HZC-30 |
356 |
432 |
35 |
370 |
132 |
584 |
53 |
265 |
28 |
25 |
30 |
400 |
10.5 |
485 |
5 |
8 |
| HZC-40 |
465 |
550 |
45 |
480 |
150 |
720 |
53 |
305 |
28 |
25 |
30 |
500 |
13 |
660 |
5 |
8 |
| HZC-50 |
465 |
550 |
45 |
480 |
150 |
720 |
53 |
305 |
28 |
25 |
30 |
500 |
13 |
660 |
5 |
8 |
| HZC-100 |
545 |
700 |
45 |
480 |
150 |
850 |
53 |
305 |
33 |
30 |
30 |
640 |
13 |
750 |
5 |
8 |

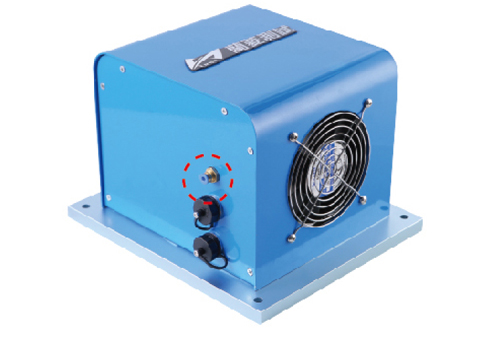

HZC-Q系列的所有型號與對就應HZC系列外形尺寸完全相同，唯一的區別在于多了一個連接壓縮的空氣輸入端口（見上面紅色虛線所示部分）。

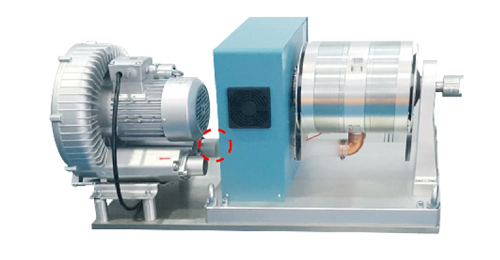

HZC-G系列的所有型號與對應的HZC系列外形尺寸完全相同，唯一的區別在于多了一個連接鼓風機的空氣輸入端口（見上圖紅色虛線所示部分）。

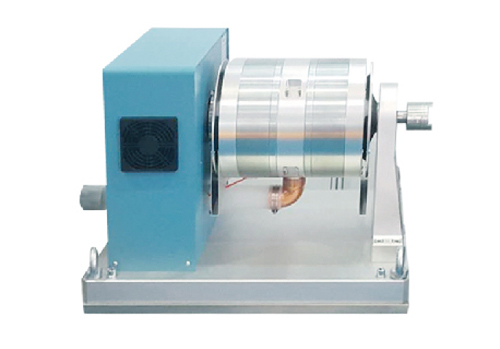

HZC-Y型水冷卻磁滯測功機的所有型號與對應的HZC系列外形尺寸完全相同，唯一的區別在于多了兩個冷卻水的輸入、輸出接口。優點:無噪音、功率大（具體參數見水冷卻磁滯制動器的規格參數）
SC-1WB-36-3型程控加載電源
1、供電AC220V,輸出DC-36V/0~3A
2、高精度，高分辨率、低溫漂、高穩定性（整機溫漂小于50ppm,精度0.1%，分辨率V=10mV、l=1mA）
3、可編程（MODBUS協議，RS485通訊）
4、設定值存儲功能（能保存上次關機進設定的電壓主、電流值）
5、外形尺寸：185*85*120mm，重量：1250克
TS-2000型轉矩轉速功率采集儀
外形尺寸：280*145*110（L*W*H）(mm)
開孔尺寸:271*93
TS-2000型轉矩轉速功率采集儀以磁滯制動器或磁粉制動器作阻尼負載，以拉壓傳感器、光電（或磁電）轉速傳感器作檢測元件，可以采集動力機械的轉矩、轉速、功率。該儀器自帶顯示屏顯示測量結果，備有RS485(或RJ45網絡接口)標準串行接口，實現與計算機通信。
技術指標
測量精度 | ±0.05%F.S |
采集周期 | ≥10ms |
輸入信號 | ±20mV |
輸出信號 | rs485通訊
轉矩、轉速兩路繼電器輸出 |
網絡接口 | 以太網-RJ45接口 |
儀表供電 | AC220VAC±10% |

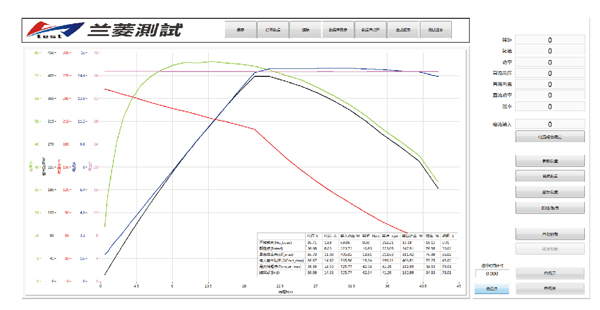

TS-2000測試軟件
功能：顯示TS-2000轉矩轉速功率采集儀的實時轉矩、轉速、功率的數據、波形、并生成曲線及報表予保存和打印。
|
