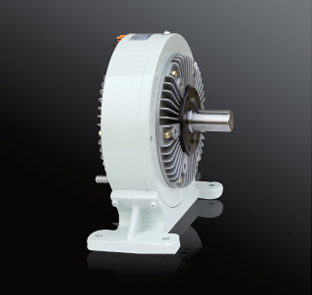

FZ-J型（ 軸聯結、機座支撐）磁粉制動器
結構及工作原理：
磁粉制動器是由轉子、定子、含激磁線圈的磁軛組成，三部分相對同心裝配，形成了一個可以相對轉動的整體，在轉子和定子之間的環形空隙（工作腔）內填有高導磁性的合金磁粉。
激磁線圈無電流通過時，工作腔中的磁粉呈松散狀態。在轉子所產生的離心力的作用下，磁粉被均勻地甩在轉子的內壁上，轉子、定子之間無力的相互作用，磁粉制動器處于空載狀態，沒有轉矩的輸出。
激磁線圈有電流通過時，磁軛中產生的工作磁通，工作腔中的磁粉沿磁通方向呈鏈狀連接起來，磁粉制動器就是靠此時磁粉與磁粉、磁粉與工作面之間的摩擦力和磁粉鏈之間的抗剪力來產生轉矩，磁粉制動器處于加載狀態。
切斷電流時，磁通隨著激磁電流的消失而消失，磁粉在重力的作用下又重新處于松散狀態，并在離心力的作用下，被甩在轉子的內壁上，磁粉制動器又處于空載的狀態。
特性：
激磁電流與轉矩呈線性關系。
當激磁電流保持不變時，其轉矩不受轉子的轉速影響，也就是說靜摩擦轉矩與動摩擦轉矩?zé)o差別，因此可以穩定地實現轉矩恒定。此特性應用于動力測試，用戶只要調整激磁電流便能準確的控制轉矩，從而有效地控制負載阻力的大小。
通常連續滑動時摩擦部分免不了會發熱，甚至燒毀。但是本設備具備完備的散熱裝置，長時間運轉也不會過于發熱，而且使用壽命長。
|
型號
|
額定轉矩(N•m)
|
激磁線圈
|
許用轉速(r/min)
|
滑差功率（KW）
|

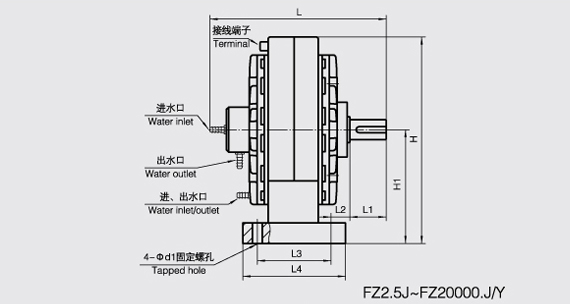

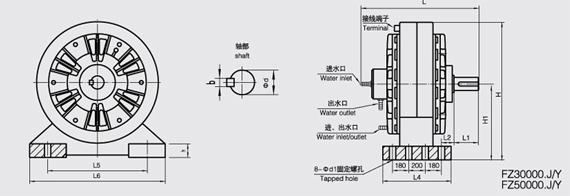

外形尺寸
|
軸聯結尺寸
|
機座支撐尺寸
|
冷卻方式
|
|
電壓(V)
|
電流(A)
|
H
|
L
|
d(h7)
|
b(p7)
|
L1
|
L2
|
L3
|
L4
|
L5
|
L6
|
H1
|
d1
|
h
|
|
FZ2.5.J
|
2.5
|
24
|
0.4
|
1500
|
0.03
|
110
|
88
|
10
|
3
|
20
|
9
|
50
|
68
|
100
|
120
|
60
|
7
|
12
|
自冷
|
|
FZ5.J
|
5
|
24
|
0.5
|
1500
|
0.06
|
138
|
94
|
12
|
4
|
25
|
10
|
50
|
68
|
120
|
140
|
75
|
7
|
12
|
|
FZ10.J
|
10
|
24
|
0.6
|
1500
|
0.12/0.8
|
166
|
103
|
14
|
5
|
25
|
7
|
60
|
85
|
120
|
150
|
90
|
10
|
12
|
自冷/單水冷
|
|
FZ25.J
|
25
|
24
|
0.8
|
1500
|
0.2/1.2
|
196
|
115
|
20
|
6
|
36
|
5
|
70
|
96
|
150
|
180
|
110
|
12
|
15
|
|
FZ50.J
|
50
|
24
|
1.0
|
1500
|
0.3/2
|
240
|
140
|
25
|
8
|
42
|
11
|
80
|
105
|
180
|
210
|
130
|
12
|
16
|
|
FZ100.J/Y
|
100
|
24
|
1.2
|
1500
|
3/5
|
284
|
249
|
30
|
8
|
58
|
11
|
100
|
130
|
250
|
290
|
155
|
12
|
18
|
單/雙水冷
|
|
FZ200.J/Y
|
200
|
24
|
1.8
|
1000
|
4/8
|
329
|
260
|
35
|
10
|
58
|
10
|
120
|
165
|
280
|
330
|
180
|
15
|
22
|
|
FZ400.J/Y
|
400
|
24
|
2.5
|
1000
|
5/12
|
400
|
313
|
45
|
14
|
82
|
14
|
130
|
180
|
330
|
390
|
215
|
15
|
22
|
|
FZ630.J/Y
|
630
|
36
|
2.5
|
750
|
15
|
441
|
374
|
60
|
18
|
105
|
20
|
150
|
210
|
410
|
480
|
240
|
19
|
30
|
雙水冷
|
|
FZ1000.J/Y
|
1000
|
36
|
2.5
|
750
|
20
|
523
|
417
|
70
|
20
|
105
|
35
|
160
|
210
|
470
|
540
|
280
|
19
|
35
|
|
FZ1500.J/Y
|
1500
|
36
|
3.0
|
750
|
25
|
556
|
480
|
75
|
20
|
105
|
70
|
160
|
210
|
470
|
540
|
300
|
19
|
40
|
|
FZ2000.J/Y
|
2000
|
36
|
3.0
|
500
|
30
|
619
|
486
|
80
|
22
|
130
|
56
|
170
|
240
|
580
|
660
|
330
|
24
|
40
|
|
FZ5000.J/Y
|
5000
|
36
|
3.5
|
400
|
50
|
824
|
576
|
90
|
25
|
140
|
13
|
320
|
388
|
600
|
700
|
430
|
24
|
50
|
|
FZ10000.J/Y
|
10000
|
36
|
4.0
|
300
|
65
|
1126
|
651
|
120
|
32
|
160
|
18
|
360
|
450
|
900
|
1030
|
600
|
28
|
88
|
|
FZ20000.J/Y
|
20000
|
48
|
5.0
|
300
|
90
|
1205
|
916
|
140
|
36
|
180
|
45
|
480
|
560
|
950
|
1100
|
650
|
34
|
100
|
|
FZ30000.J/Y
|
30000
|
90
|
4.0
|
300
|
132
|
1205
|
1271
|
160
|
40
|
200
|
194
|
見圖
|
690
|
1050
|
1180
|
650
|
34
|
120
|
|
FZ50000.J/Y
|
50000
|
90
|
5.0
|
250
|
160
|
1298
|
1965
|
180
|
45
|
250
|
549
|
見圖
|
690
|
1050
|
1180
|
700
|
34
|
120
|
|
